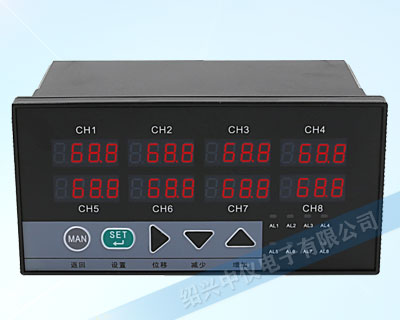

ZY-MK808 8路顯示控制儀

更新時間：2026年05月23日，不同批次，ZY-MK808 8路顯示控制儀外觀及包裝或許略有不同，出廠前均經過嚴格檢測。

ZY-MK808 8路顯示控制儀用于工業控制系統多測量點的檢測，顯示和報警。帶上RS485接口總線輸出，可連接市面各種觸摸屏及上位機通訊顯示，實現現場分離觀看實時數據及修改。

功能特點

ZY-MK808 8路顯示控制儀支持每路多種分度號輸入切換，每個輸入通道分別報警控制輸出，可把四路繼電器任意分配各個輸入通道作使用及自由分配。也可指定第一路變送模擬量4-20mA輸出，(或默認按最高數值點變送模擬量4-20mA輸出。)同時也支持統一內部輸入?yún)?shù)，設定第一路輸入?yún)?shù)后面各個輸入通道跟著第一路輸入通道參數設定相仿一致。儀表外形及接線圖(以下為基本配線，特殊訂貨請參見隨機接線圖)

接線說明

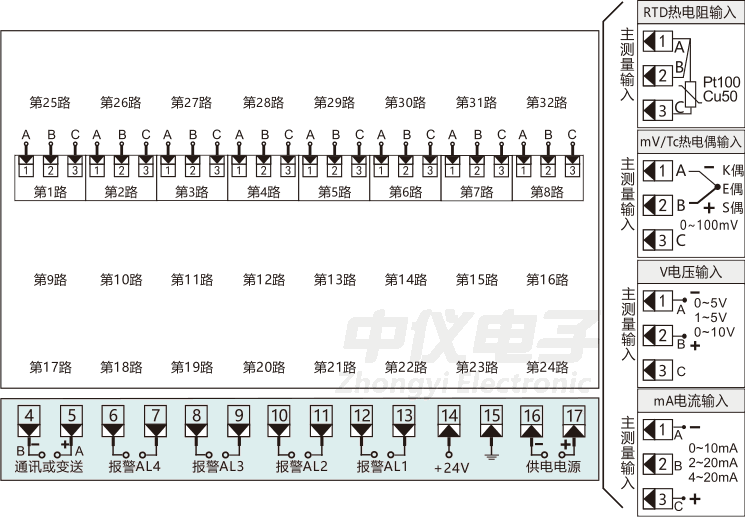

ZY-MK808 8路顯示控制儀接線

圖：ZY-MK808 8路顯示控制儀接線說明

ZY-MK805 4路溫度控制器二線制變送器接線圖

圖：ZY-MK808 8路顯示控制儀二線制變送器接線

說明：

本儀表8路端子均為多種信號輸入端子,能自動識別各種輸入熱電阻、熱電偶、電流、電壓等信號，只需在各路通道參數設置為相對應的信號類型即可。

8路顯示控制儀配置了4路獨立可自由設置的繼電器報警電路，可以實現與8路輸入信號組合使用。(詳細設置請參考儀表操作說明書)

產品選型

型號	代碼								說明
M	□□□□-□□-□□-2H-2L-□-□								智能新一代多路顯示控制儀（標配四路繼電器）
外形特征	K KS								橫式顯示儀表豎式顯示儀表
外形尺寸		8							160×80mm, 80×160mm
控制作用			□□						05（四回路 / 分別控制 / 報警輸出） 08（四回路 / 分別控制 / 報警輸出）
通訊方式				0 8					無通訊通訊協議為 RS-485 (Modbus)
輸出方式					□				參見 “輸出方式”
輸入類型						□□			多種分度號輸入（不含0~10V輸入）
饋電輸出							P		DC24V饋電輸出
供電方式								W T	DC24V 供電 AC90~265V 供電（開關電源） AC220V 供電（線性電源，可省略）

儀表輸出方式

選型代碼	0	1	2	3	4	5
輸出方式	無輸出	繼電器	4-20mA	0-10mA	1-5V	0-5V

輸入類型

代碼	輸入類型	測量范圍	代碼	輸入類型	測量范圍	代碼	輸入類型	測量范圍
00	S	0~1600℃	08	Pt100	-200~850℃	16	mV非標信號	0~100mV
01	R	0~1600℃	09	Cu50	-50~150℃	17	電阻R非標信號	0~400Ω
02	B	200~1800℃	10	0~5V	-999~9999	18	頻率f非標信號	0~3000Hz
03	K	0~1300℃	11	1~5V	-999~9999	19	0~5V開方	-999~9999
04	N	0~1300℃	12	---	訂貨時需指定	20	1~5V開方	-999~9999
05	E	0~800℃	13	0~10mA	-999~9999	21	0~10mA開方	-999~9999
06	J	0~650℃	14	0~20mA	-999~9999	22	4~20mA開方	-999~9999
07	T	-200~400℃	15	4~20mA	-999~9999	23	全切換輸入

1、特殊符號和要求，請?zhí)峁┓侄忍柣騾⒖紭?biāo)準，定貨時說明。

2、型號舉例：ZY-MK808-01-15-2H2L：8路顯示控制儀，四路報警輸出，輸出方式為繼電器輸出，8路輸入類型為4-20mA，第一、第二報警為上限報警，第三、第四報警為下限報警，AC220V供電，橫式。
